13.12　Envoy代理Ingressgateway

由于Ingressgateway是使用NodePort的方式暴露在31380和31390端口，当外部访问集群内暴露的服务时，需要在URL中添加端口才能正常访问。由于Gateway并不允许在hosts中指定带端口的域名，导致我们在创建Gateway时只能指定*泛域名，这就会造成我们不能使用host来区分服务的功能。为了解决这个问题，通常可以创建一个代理服务来转发流量到Ingressgateway中，一般情况下，这个代理服务会监听Web常用的80和443端口。在使用代理服务的情况下，后端的Ingressgateway还可以创建多个副本来做高可用。

由于Istio使用Envoy作为服务网格的代理，因此我们也可以直接使用Envoy作为我们的代理服务器，代理后端的Ingressgateway。通过给Kubernetes集群中的节点设置特定的标签，如edgenode=true，来标记这些节点作为集群中的边界节点，在这些节点上部署Envoy代理，接收外部流量。

虽然我们使用了Envoy作为前端代理Ingressgateway，接收外部流量，但是我们仍然需要对外部调用方提供唯一的IP地址。我们需要在Envoy前面再加一层代理，比如，可以使用Keepalived与LVS配合，保证当集群中的节点出现问题，导致Ingressgateway部分实例出现故障或者Envoy代理部分实例出现故障时，不会改变集群外的流量入口IP地址，进而减少对服务调用方的影响。由于篇幅问题，本书不进行此部分的实验。

【实验】

1）创建Ingressgateway的Envoy代理服务器配置文件：

$ kubectl create configmap front-envoy -n istio-system --from-file=front-envoy.yaml=istio/miscellaneous/istio-ingressgateway-proxy.yaml
$ kubectl get configmap front-envoy -n istio-system
NAME                  DATA           AGE
front-envoy           1              10s

2）给需要部署Envoy代理服务器的边界节点打标签：

$ kubectl get no --show-labels
NAME   STATUS   ROLES    AGE   VERSION   LABELS
lab1   Ready    master   12d   v1.12.2   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/hostname=lab1,node-role.kubernetes.io/master=
lab2   Ready    <none>   12d   v1.12.2   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/hostname=lab2
lab3   Ready    <none>   12d   v1.12.2   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/hostname=lab3
$ kubectl label nodes lab1 edgenode=true
$ kubectl get no --show-labels
NAME   STATUS   ROLES    AGE   VERSION   LABELS
lab1   Ready    master   12d   v1.12.2   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,edgenode=true,kubernetes.io/hostname=lab1,node-role.kubernetes.io/master=
lab2   Ready    <none>   12d   v1.12.2   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/hostname=lab2
lab3   Ready    <none>   12d   v1.12.2   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/hostname=lab3

3）部署Envoy代理服务器：

$ kubectl apply -f service/envoy/envoy.yaml -n istio-system
$ kubectl get pod -n istio-system -l app=front-envoy
NAME                               READY     STATUS      RESTARTS    AGE
front-envoy-5df48f5dc7-tkp6n       1/1       Running     0           102s

4）部署httpbin服务：

$ kubectl apply -f kubernetes/httpbin.yaml
$ kubectl get pod -l app=httpbin
NAME                               READY     STATUS      RESTARTS    AGE
httpbin-b67975b8f-6rcv2            2/2       Running     0           92s

5）创建Gateway暴露服务：

$ kubectl apply -f istio/miscellaneous/gateway-httpbin-use-host.yaml

6）服务访问测试：

$ curl -I http://11.11.11.111/
HTTP/1.1 404 Not Found
date: Wed, 09 Jan 2019 03:16:40 GMT
server: envoy
transfer-encoding: chunked

7）配置hosts解析：

11.11.11.111 httpbin.will

8）使用curl访问：

$ curl http://httpbin.will/get
{
  "args": {},
  "headers": {
    "Accept": "*/*",
    "Content-Length": "0",
    "Host": "httpbin.will",
    "User-Agent": "curl/7.29.0",
    "X-B3-Sampled": "1",
    "X-B3-Spanid": "3be937ed7ed61086",
    "X-B3-Traceid": "3be937ed7ed61086",
    "X-Envoy-Internal": "true",
    "X-Request-Id": "51c91552-2e83-98bb-853f-f31ff7923c42"
  },
  "origin": "10.244.0.0",
  "url": "http://httpbin.will/get"
}

9）使用浏览器访问。

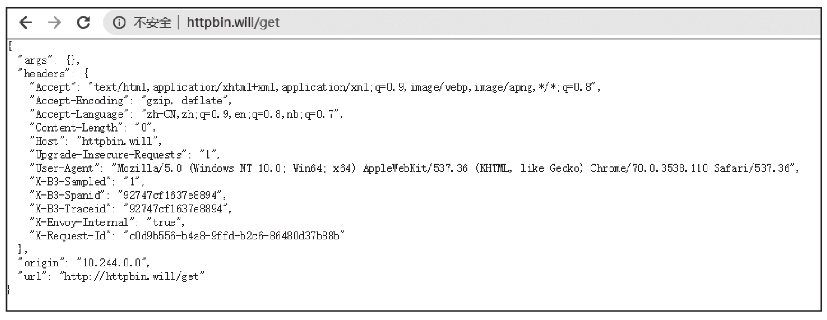

访问地址http://httpbin.will/get ，得到的结果如图13-3所示。

图13-3　实验结果

从上面的服务访问测试可以看出，当创建了使用指定域名的Gateway时，访问时必须使用指定的域名，当使用其他域名访问时，会直接返回404响应码。

10）清理：

$ kubectl delete -f istio/miscellaneous/gateway-httpbin-use-host.yaml
$ kubectl delete -f kubernetes/httpbin.yaml
$ kubectl delete -f service/envoy/envoy.yaml -n istio-system
$ kubectl delete configmap front-envoy -n istio-system
$ kubectl label nodes lab1 edgenode-
