10.5 RBAC访问控制
Istio的授权功能使用的是基于角色的访问权限控制，在服务网格中提供了命名空间级别、服务级别以及方法级别的访问控制功能，具有如下特点：
·基于角色的语法语义，简单易用。
·支持服务到服务和终端用户到服务的授权功能。
·可以自定义属性，这样更灵活，例如在角色和角色绑定上使用条件。
·高性能，Istio授权是在Envoy代理本地实施的。
授权架构如图10-3所示。
管理员通过Istio的配置创建服务访问策略，Pilot接收策略规则后，生成Envoy代理需要的配置格式并分发给对应的Envoy代理，Envoy代理根据访问策略在本地执行服务访问权限的检查，判断服务的请求能否被通过。

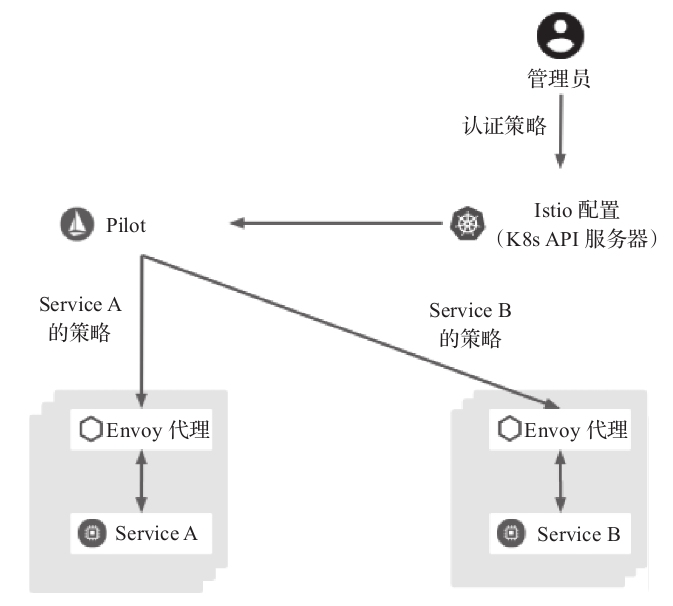

图10-3 授权架构（图片来源：Istio官方网站）
管理人员通过编写yaml文件来配置管理授权规则，然后提交配置存储到IstioConfigStore中。Pilot实时监控授权策略，当有授权策略发生改变时，Pilot会立即更新授权策略，然后把授权策略分发给服务实例相关的Envoy代理。每一个Envoy代理会在运行时启动授权引擎，以便在请求到来时进行授权验证，当一个请求到达Envoy代理时，授权引擎以当前的授权策略评估请求，返回通过或者拒绝的授权验证结果。
在Istio中，RBAC访问控制使用Kubernetes中的serviceaccount作为服务的身份标识，用于分配servicerole对象，因此在Kubernetes中部署服务时需要创建对应的serviceaccount，并给部署的deployment指定创建的serviceaccount。
在使用RBAC访问控制，并且使用某些特殊的属性时，比如source.namespace，由于会用到source.principal属性来实现匹配source.namespace属性的功能，因此分配角色的主体对象有时必须是认证的用户或者服务身份标识。当服务没有开启mTLS时，没有经过身份认证，就不能正常应用RBAC访问控制策略。如果使用其他属性，如source.ip、request.headers等，由于不会使用到source.principal属性来实现，就不需要给服务启用mTLS功能。
1.启用授权
通过创建RbacConfig对象，可以启用RBAC授权功能。RbacConfig对象是整个网络中唯一的，且必须命名为default。在RbacConfig对象中可以通过指定mode参数来指定RBAC访问控制启用的范围，mode可取值如下：
·OFF：完全关闭RBAC授权功能。
·ON：为所有的服务和命名空间启用RBAC授权功能。
·ON_WITH_INCLUSION：在指定命名空间或者服务上启用RBAC授权功能。
·ON_WITH_EXCLUSION：在指定命名空间或者服务之外的命名空间或者服务中启用RBAC授权功能。
使用示例如下。
在default命名空间启用RBAC授权功能：
apiVersion: rbac.istio.io/v1alpha1
kind: RbacConfig
metadata:
name: default
spec:
mode: 'ON_WITH_INCLUSION'
inclusion:
namespaces:
- default
在istio-system和kube-system之外的命名空间中启用RBAC授权功能：
apiVersion: rbac.istio.io/v1alpha1
kind: RbacConfig
metadata:
name: default
spec:
mode: 'ON_WITH_EXCLUSION'
exclusion:
namespaces:
- istio-system
- kube-system
2.授权策略
RBAC授权策略由ServiceRole和ServiceRoleBinding组成，ServiceRole中包含了服务访问权限的集合，ServiceRoleBinding把ServiceRole分配给指定的对象，如用户和服务。
ServiceRole对象中包含了字段为rules的权限列表，每一个rule有如下字段：
·services：服务列表，可以设置为*表示指定命名空间的所有服务。
·methods：HTTP的方法列表，在gRPC请求中该字段会被忽略，因为gRPC中只有POST方法，可以设置为*表示不限定方法。
·paths：HTTP的请求URI列表或者gRPC请求中的方法列表，gRPC方法必须是/packageName.serviceName/methodName这种格式，并且是大小写敏感的。URI支持前缀、后缀和精确匹配，例如：/books/review精确匹配/books/review，前缀匹配/books/，后缀匹配/review。如果没有指定此字段表示对任何URI或者gRPC请求中的方法都生效。
·constraints：表示特殊限制列表，比如限制服务版本、请求头等信息 [1] 。
rule中所有的字段均支持前缀和后缀匹配。
定义命名空间级别的ServiceRole示例如下：
1 apiVersion: rbac.istio.io/v1alpha1 2 kind: ServiceRole 3 metadata: 4 name: service-viewer 5 namespace: default 6 spec: 7 rules: 8 - services: ["*"] 9 methods: ["GET"] 10 constraints: 11 - key: "destination.labels[app]" 12 values: 13 - service-js 14 - service-python 15 - service-lua 16 - service-node 17 - service-go
如上的ServiceRole定义表示default命名空间的所有服务都有GET方法的权限，但是第10~17行又定义了特殊的限制，限制请求的目标地址只能为values中指定的服务，访问其他服务时没有权限。
使用前缀和后缀匹配示例如下：
apiVersion: rbac.istio.io/v1alpha1
kind: ServiceRole
metadata:
name: tester
namespace: default
spec:
rules:
- services: ["test-*"]
methods: ["*"]
- services: ["bookstore.default.svc.cluster.local"]
paths: ["*/reviews"]
methods: ["GET"]
ServiceRoleBinding的定义包含如下两个字段：
·roleRef指定某个同命名空间的ServiceRole名字。
·subjects指定角色分配的主体对象列表。主体可以是user，也可以是properties，还可以是两者的组合。user的值一般是用户的标识或者服务的身份标识，也就是Pod使用的serviceaccount名称，使用如"cluster.local/ns/default/sa/service-python"这样的形式。properties与ServiceRole中的constraints字段的使用方法类似 [2] 。
定义命名空间级别的ServiceRoleBinding示例如下：
apiVersion: rbac.istio.io/v1alpha1
kind: ServiceRoleBinding
metadata:
name: bind-service-viewer
namespace: default
spec:
subjects:
- properties:
source.namespace: "istio-system"
- properties:
source.namespace: "default"
roleRef:
kind: ServiceRole
name: "service-viewer"
如上代码中的ServiceRoleBinding定义，将名为service-viewer的ServiceRole分配给请求的来源命名空间为istio-system和default的请求主体。
分配角色给所有用户示例：
apiVersion: rbac.istio.io/v1alpha1
kind: ServiceRoleBinding
metadata:
name: bind-service-js-service-python-viewer
namespace: default
spec:
subjects:
- user: "*"
roleRef:
kind: ServiceRole
name: "service-js-service-python-viewer"
分配角色给所有认证的用户示例：
apiVersion: rbac.istio.io/v1alpha1
kind: ServiceRoleBinding
metadata:
name: bind-service-js-service-python-viewer
namespace: default
spec:
subjects:
- properties:
source.principal: "*"
roleRef:
kind: ServiceRole
name: "service-js-service-python-viewer"
基于服务级别的访问控制策略使用示例：
1 apiVersion: rbac.istio.io/v1alpha1 2 kind: ServiceRole 3 metadata: 4 name: service-js-service-python-viewer 5 namespace: default 6 spec: 7 rules: 8 - services: 9 - "service-js.default.svc.cluster.local" 10 - "service-python.default.svc.cluster.local" 11 methods: ["GET"] 12 --- 13 apiVersion: rbac.istio.io/v1alpha1 14 kind: ServiceRoleBinding 15 metadata: 16 name: bind-service-js-service-python-viewer 17 namespace: default 18 spec: 19 subjects: 20 - user: "*" 21 roleRef: 22 kind: ServiceRole 23 name: "service-js-service-python-viewer" 24 --- 25 apiVersion: rbac.istio.io/v1alpha1 26 kind: ServiceRole 27 metadata: 28 name: service-lua-service-node-viewer 29 namespace: default 30 spec: 31 rules: 32 - services: 33 - "service-lua.default.svc.cluster.local" 34 - "service-node.default.svc.cluster.local" 35 methods: ["GET"] 36 --- 37 apiVersion: rbac.istio.io/v1alpha1 38 kind: ServiceRoleBinding 39 metadata: 40 name: bind-service-lua-service-node-viewer 41 namespace: default 42 spec: 43 subjects: 44 - user: "cluster.local/ns/default/sa/service-python" 45 roleRef: 46 kind: ServiceRole 47 name: "service-lua-service-node-viewer" 48 --- 49 apiVersion: rbac.istio.io/v1alpha1 50 kind: ServiceRole 51 metadata: 52 name: service-go-viewer 53 namespace: default 54 spec: 55 rules: 56 - services: ["service-go.default.svc.cluster.local"] 57 methods: ["GET"] 58 --- 59 apiVersion: rbac.istio.io/v1alpha1 60 kind: ServiceRoleBinding 61 metadata: 62 name: bind-service-go-viewer 63 namespace: default 64 spec: 65 subjects: 66 - user: "cluster.local/ns/default/sa/service-node" 67 roleRef: 68 kind: ServiceRole 69 name: "service-go-viewer"
第1~23行定义的访问控制策略表明，服务service-js和服务service-python可以被任何用户以GET方法访问。
第25~47行定义的访问控制策略表明，服务service-node和服务service-lua只可以被default命名空间中使用了名为service-python的serviceaccount的服务实例以GET方法访问。
第49~69行定义的访问控制策略表明，服务service-go只可以被default命名空间中使用了名为service-node的serviceaccount的服务实例以GET方法访问。
【实验】
1）部署服务：
$ kubectl apply -f service/js/service-go.yaml $ kubectl apply -f service/js/service-node.yaml $ kubectl apply -f service/lua/service-lua.yaml $ kubectl apply -f service/python/service-python.yaml $ kubectl apply -f service/js/service-js.yaml
2）启用default命名空间的mTLS功能。
RBAC的部分实验需要服务身份认证，需要开启mTLS：
$ kubectl apply -f istio/security/mtls-namespace-default-on.yaml
3）创建Gateway和service-js路由规则。
创建Gateway和服务service-js的mTLS路由规则，并路由到v1版本：
$ kubectl apply -f istio/route/gateway-js-v1-mtls.yaml
4）替换service-node服务和service-python服务的部署为带有serviceaccount的Deployment：
serviceaccount的 Deployment： $ kubectl apply -f service/node/service-node-with-serviceaccount.yaml $ kubectl apply -f service/python/service-python-with-serviceaccount.yaml
5）创建测试Pod：
$ kubectl apply -f kubernetes/dns-test.yaml
6）访问服务：
$ kubectl exec dns-test -c dns-test -- curl -s http://service-go/env
{"message":"go v2"}
$ kubectl exec dns-test -c dns-test -- curl -s http://service-node/env
{"message":"node v1","upstream":[{"message":"go v2","response_time":"0.40"}]}
$ kubectl exec dns-test -c dns-test -- curl -s http://service-lua/env
{"message":"lua v2"}
$ kubectl exec dns-test -c dns-test -- curl -s http://service-python/env
{"message":"python v1","upstream":[{"message":"lua v1","response_time":0.22},{"message":"node v1","response_time":0.47,"upstream":[{"message":"go v1","response_time":"0.24"}]}]}
此时服务开启了mTLS，所有服务访问正常。
7）浏览器访问。
浏览器访问地址为http://11.11.11.112:31380/ ，服务正常如图10-4所示。
8）启动default命名空间的RBAC访问控制：
$ kubectl apply -f istio/security/rbac-config-on.yaml
9）访问服务：
$ kubectl exec dns-test -c dns-test -- curl -s http://service-go/env RBAC: access denied $ kubectl exec dns-test -c dns-test -- curl -s http://service-node/env RBAC: access denied $ kubectl exec dns-test -c dns-test -- curl -s http://service-lua/env RBAC: access denied $ kubectl exec dns-test -c dns-test -- curl -s http://service-python/env RBAC: access denied $ kubectl exec dns-test -c dns-test -- curl -s http://service-js/env RBAC: access denied

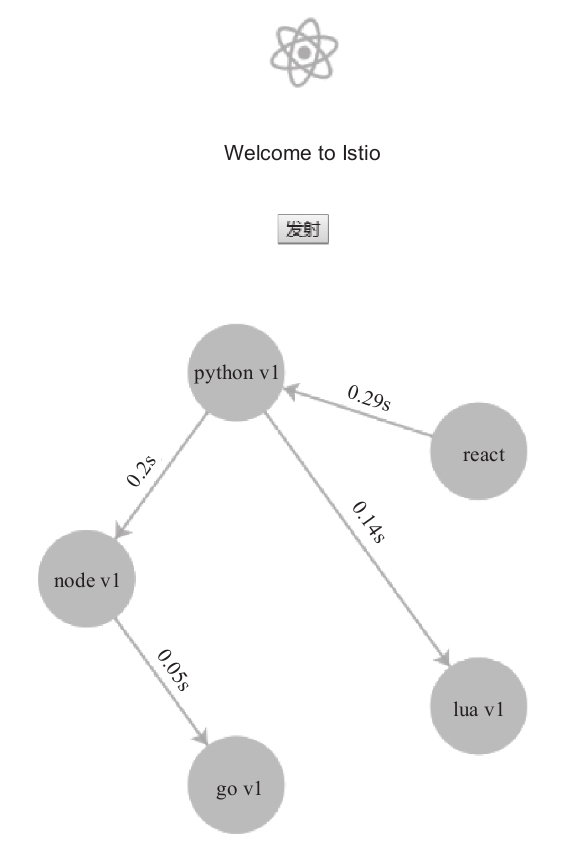

图10-4 RBAC访问控制实验（一）
此时由于开启了RBAC访问控制，而没有创建授权策略，所有服务访问都会被拒绝。
10）创建RBAC命名空间级别规则：
$ kubectl apply -f istio/security/rbac-namespace-policy.yaml
11）访问服务：
$ kubectl exec dns-test -c dns-test -- curl -s http://service-go/env
{"message":"go v1"}
$ kubectl exec dns-test -c dns-test -- curl -s http://service-node/env
{"message":"node v2","upstream":[{"message":"go v1","response_time":"0.02"}]}
$ kubectl exec dns-test -c dns-test -- curl -s http://service-lua/env
{"message":"lua v1"}
$ kubectl exec dns-test -c dns-test -- curl -s http://service-python/env
{"message":"python v1","upstream":[{"message":"lua v2","response_time":0.06},{"message":"node v2","response_time":0.13,"upstream":[{"message":"go v1","response_time":"0.02"}]}]}
此时已经创建了授权策略，所有服务访问正常。
12）浏览器访问。
浏览器访问地址为http://11.11.11.112:31380/ ，服务正常如图10-5所示。

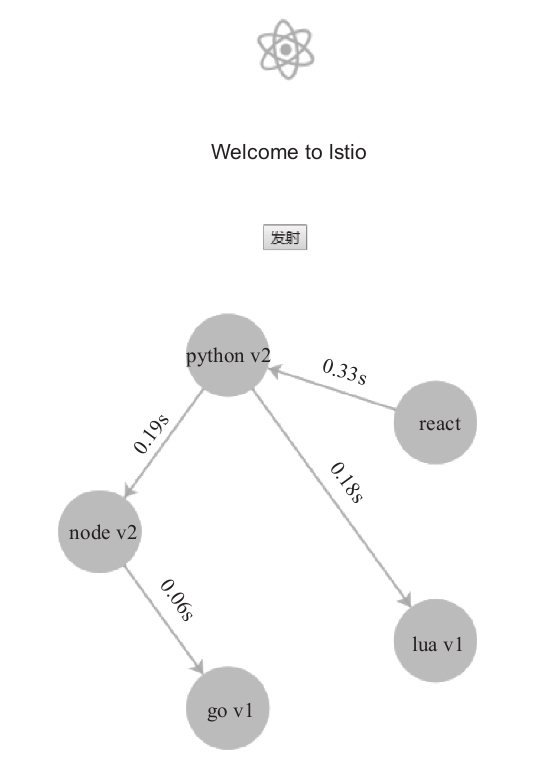

图10-5 RBAC访问控制实验（二）
13）删除命名空间级别的授权：
$ kubectl delete -f istio/security/rbac-namespace-policy.yaml
14）创建服务级别的授权：
$ kubectl apply -f istio/security/rbac-service-policy.yaml
15）访问服务：
$ kubectl exec dns-test -c dns-test -- curl -s http://service-go/env
RBAC: access denied
$ kubectl exec dns-test -c dns-test -- curl -s http://service-node/env
RBAC: access denied
$ kubectl exec dns-test -c dns-test -- curl -s http://service-lua/env
RBAC: access denied
$ kubectl exec dns-test -c dns-test -- curl -s http://service-python/env
{"message":"python v2","upstream":[{"message":"lua v1","response_time":0.3},{"message":"node v2","upstream":[{"message":"go v2","response_time":"0.02"}],"response_time":0.25}]}
$ kubectl exec dns-test -c dns-test -- curl -s http://service-js/
<!doctype html><html lang="en"><head><meta charset="utf-8"><meta name="viewport" content="width=device-width,initial-scale=1,shrink-to-fit=no"><meta name="theme-color" content="#000000"><link rel="manifest" href="/manifest.json"><link rel="shortcut icon" href="/favicon.ico"><title>React App</title><link href="/static/css/main.c17080f1.css" rel="stylesheet"></head><body><noscript>You need to enable JavaScript to run this app.</noscript><div id="root"></div><script type="text/javascript" src="/static/js/main.bc334d90.js"></script></body></html>
以上步骤创建了服务级别的授权，只允许指定服务调用，因此我们使用dns-test访问时只有service-python服务和service-js服务可以正常访问，因为服务service-python与服务service-js允许任何用户调用。
16）浏览器访问。
浏览器访问地址为http://11.11.11.112:31380/ ，服务正常如图10-6所示。
17）清理：
$ kubectl delete -f kubernetes/dns-test.yaml $ kubectl delete -f istio/security/rbac-config-on.yaml $ kubectl delete -f istio/security/rbac-service-policy.yaml $ kubectl delete -f istio/route/gateway-js-v1-mtls.yaml $ kubectl delete -f istio/security/mtls-namespace-default-on.yaml

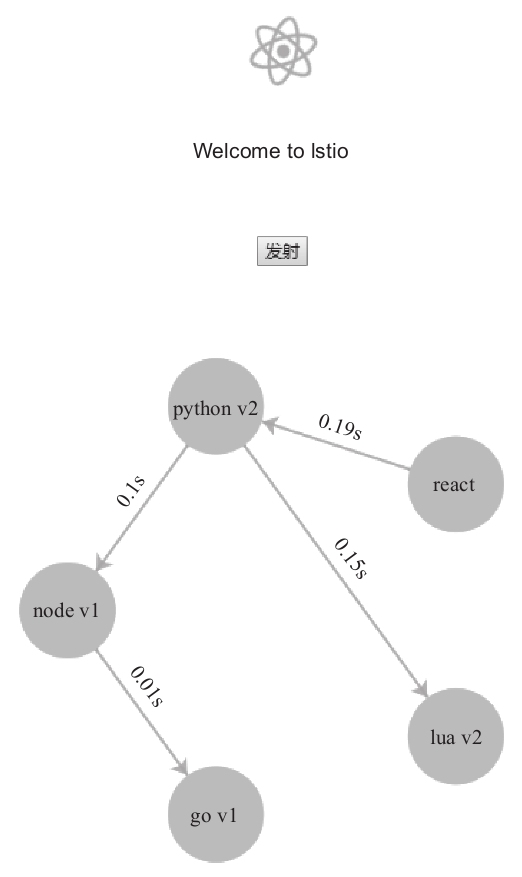

图10-6 RBAC访问控制实验（三）
[1] 可以使用的值参考官方文档https://istio.io/docs/reference/config/authorization/constraints-and-properties/#constraints。
[2] 具体可以使用的值参考官方文档https://istio.io/docs/reference/config/authorization/constraints-and-properties/#properties。
